X-Camme


X-Camme e’ un applicativo per Excel per l’analisi cinematica e dinamica di meccanismi a camme e per il taglio di camme su macchine utensili a controllo numerico.

L’inserimento dei dati avviene tramite una interfaccia grafica.
I dati e i risultati sono salvati all’interno di un unico file di excel, che puo’ essere aperto anche dove X-Camme non e’ installato.

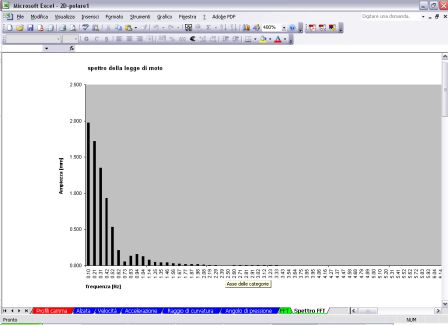

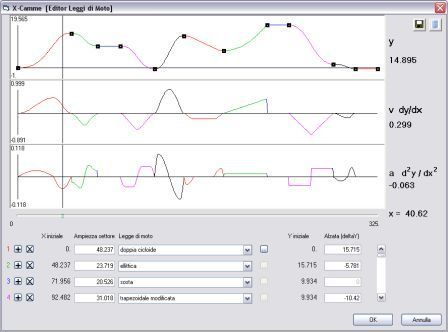

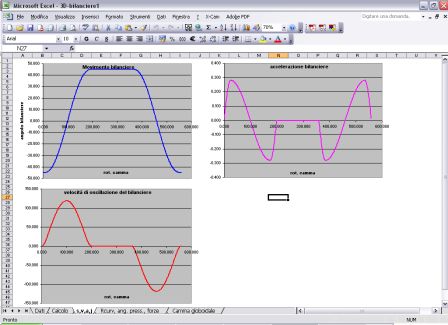

I risultati sono tabelle e grafici per alzata, velocità, accelerazione, jerk, angolo di pressione, raggio di curvatura, spettro FFT, file per sistemi CAD e MU/CN
X-Camme importa i files di Camlinks
X-Camme puo’ essere utilizzato

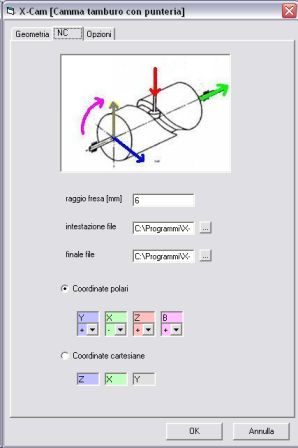

  • in officina, a bordo macchina, per il taglio di camme a disegno (al file con le coordinate del centro fresa puo’ essere applicato un postprocessor dedicato per ogni macchina utensile)
  • in ufficio tecnico, per lo studio del meccanismo a camme

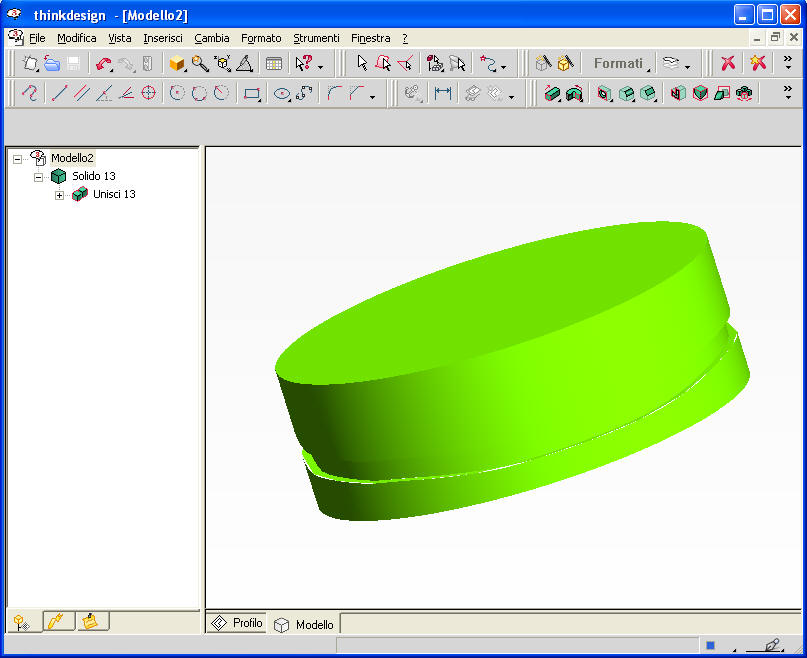

  • il disegno della camma puo’ essere realizzato sul proprio sistema CAD
  • direttamente, per SOLIDWORKS, Inventor, solidedge, thinkdesign/hypermill,  CoCreate SolidDesigner (Creo Elements/Direct Modeling), PTC proE e Creo, autocad, ME10,
  • collegando il profilo al foglio di excel, come per SolidEdge
  • importando i punti del profilo da excel come per Autodesk Inventor
  • utilizzando uno dei numerosi formati esportati appositamente da X-Camme:
    • dxf
    • .m (macro) per me10
    • mathcrv per cimatron
    • .sldcrv per SOLIDWORKS
    • .lsp (macro lisp) per SolidDesigner
    • .dat per MSC Adams
    • .dat per UG – Unigraphics
    • .ibl per Pro/E
    • .txt per VISI
    • .pt per thinkdesign
    • file di testo generico con le coordinate dei punti del centro del rullino
    • file per pro/Mechanica

Con X-Camme possono essere realizzate

  • camme piane (a disco, radiali) con cedente:
    • a bilanciere con rullino o piattello,
    • a punteria: a coltello o a
    • rotella, centrata o deviata
    • a piattello
  • camme cilindriche (a verme, spaziali,assiali) con cedente:
    • a punteria: a coltello o rotella
    • a bilanciere (camme e intermittori)
  • camme globoidali
  • camme piane traslanti


scarica X-Camme

consulta il manuale online

scarica la brochure
