Camma a lobi (o dentata) per macchine etichettatrici

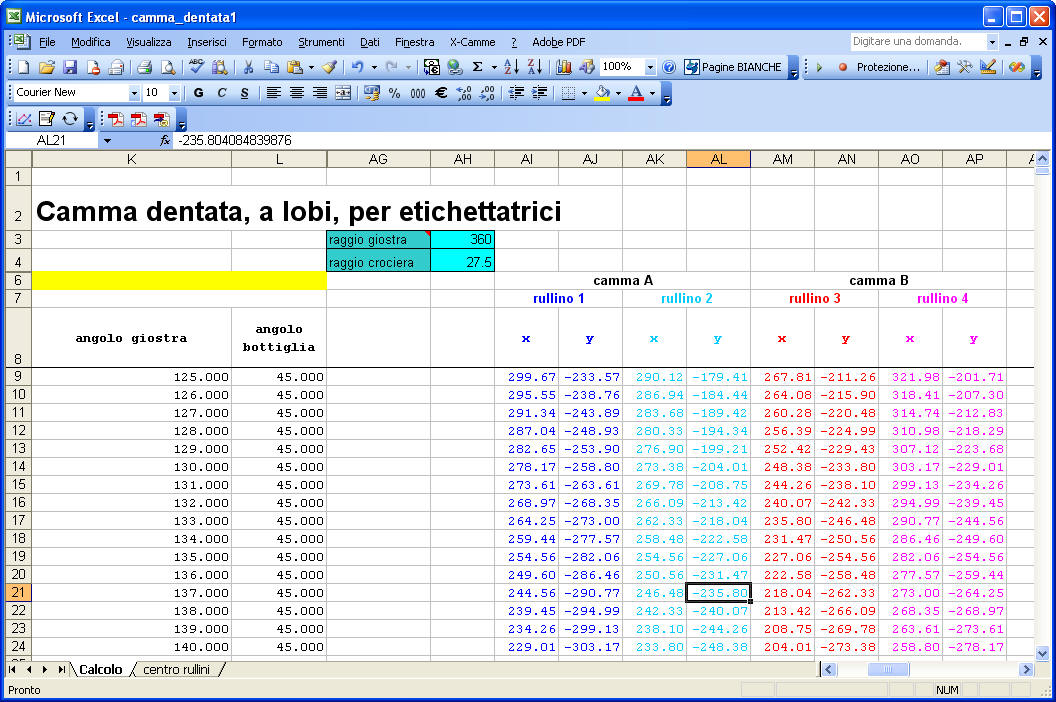

Questo foglio di excel serve per calcolare le camme a lobi, tipiche delle etichettatrici di bottiglie quadrate

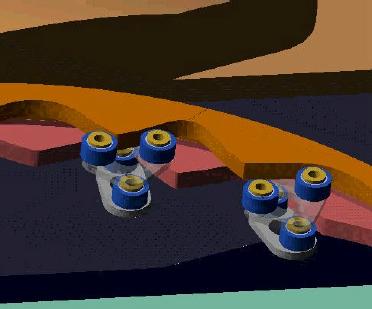

La camma è in realtà simile a una ruota dentata interna su cui rotola il pignone", cioè una crociera con 4 rullini

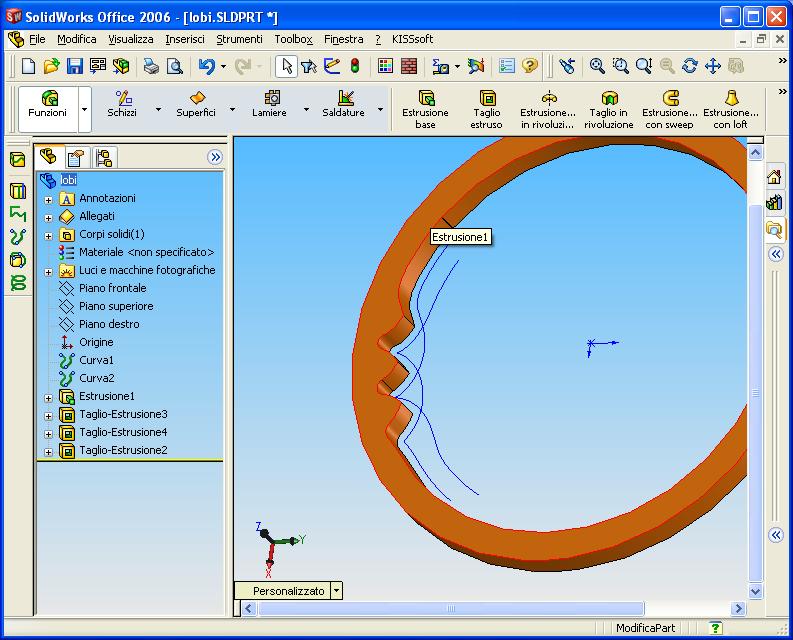

spesso la camma è a settori, in modo da facilitare il cambio formato

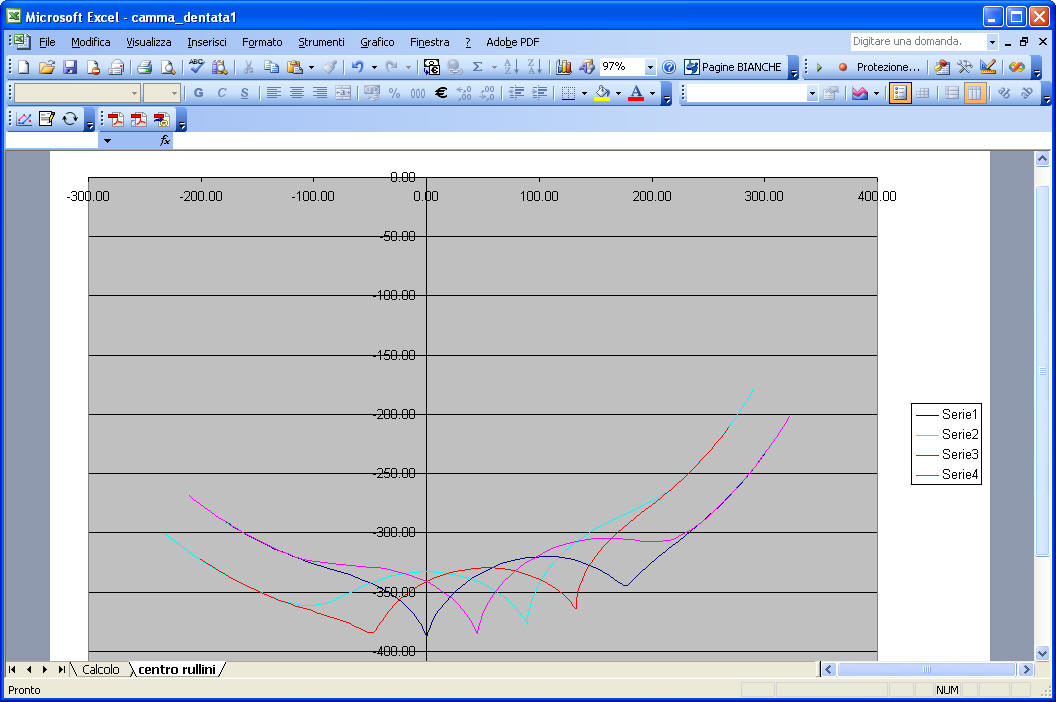

con X-Camme è possibile definire la legge di moto della crociera e ottenere il profilo delle due camme (una per ogni coppia di rullini)

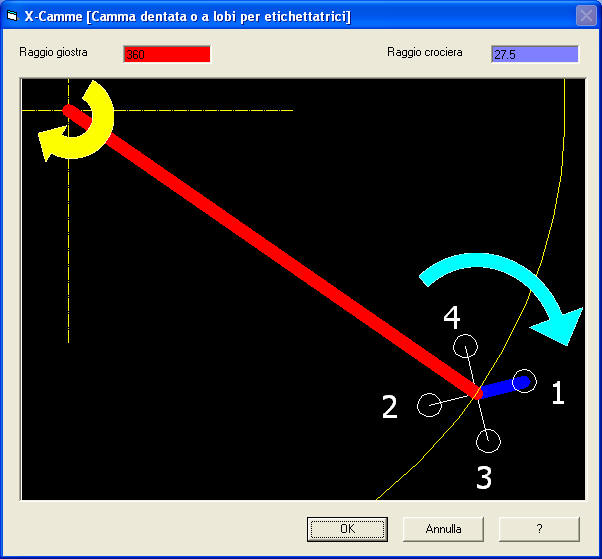

I parametri della camma a lobi sono

• raggio giostra

• raggio crociera

• raggio rullino

• senso di rotazione giostra

• passo di calcolo
