Utilizzo di X-Camme







1.      Lanciare Microsoft Excel



2.      Dal menu X-Camme, scegliere Nuova Camma e poi il tipo di camma.





3.      all’eventuale avviso che il file contiene macro, rispondere Attiva macro



4.      è possibile salvare il file fin da ora col nome uguale al codice della camma



5.      Inserire le leggi di moto:

        dal menu X-Camme, scegliere Leggi di moto

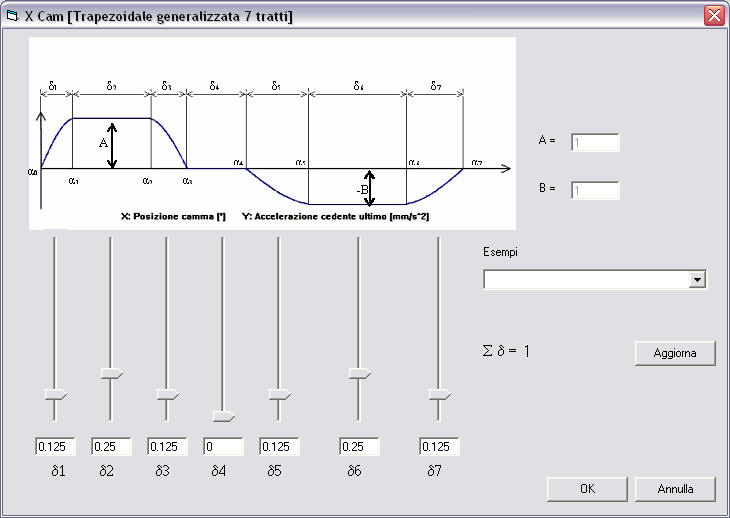

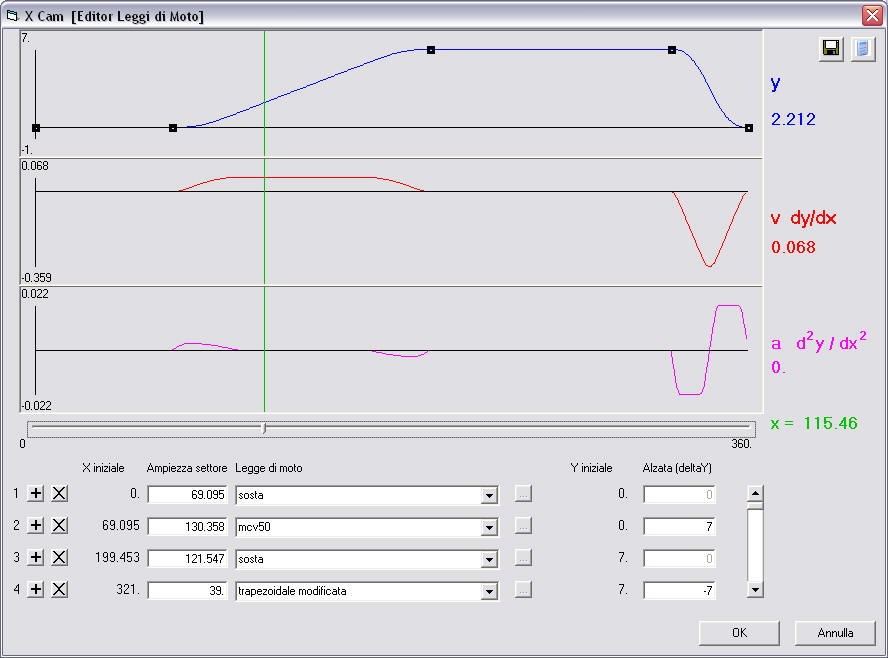

        verrà visualizzata questa finestra





         è possibile trascinare i punti estremi dei tratti di legge



           per molte leggi possono essere configurato dei parametri aggiuntivi









tutti i dati verranno salvato nel file di excel

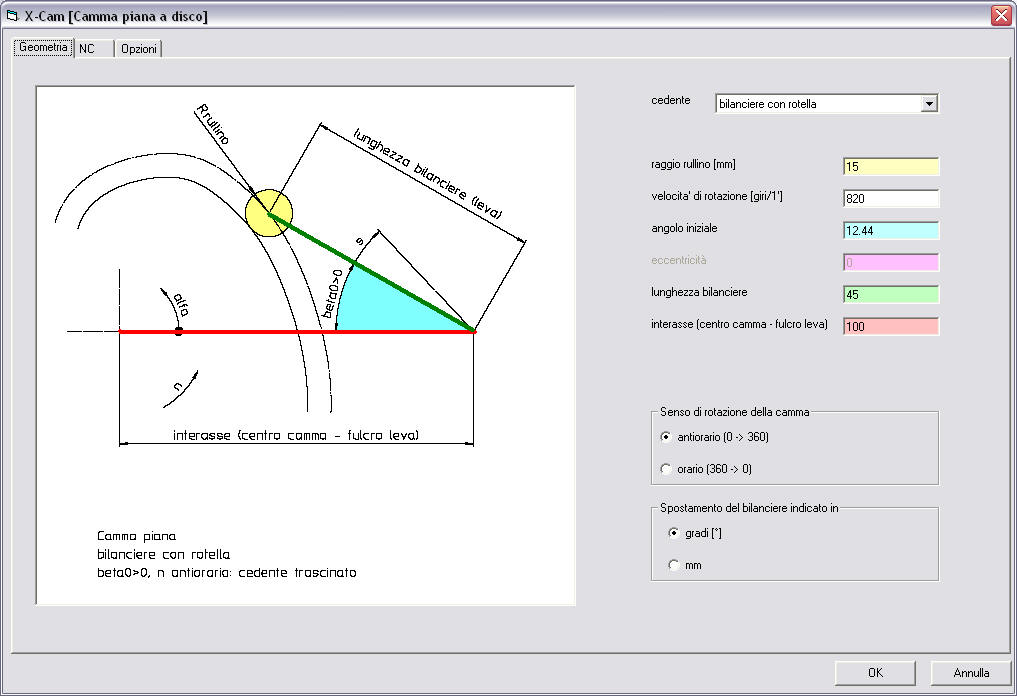

6.     Inserire i dati del cinematismo e della macchina utensile

        dal menu X-Camme, scegliere Dati Camma















7.     Calcolare la camma

        dal menu X-Camme, scegliere Ricalcola Excel

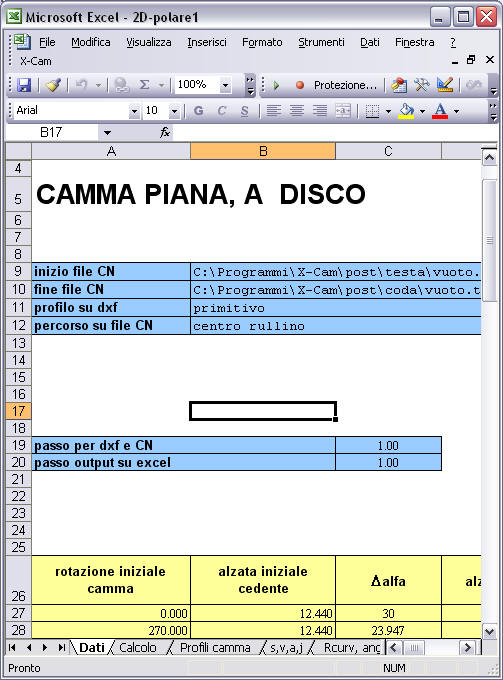

Verrà generata su Excel una serie di colonne con i dati richiesti (alzata, velocità, accelerazione, jerk, raggio di curvatura, angolo di pressione, ecc.)



Verranno generati dei grafici con alzata, velocità e accelerazione. E’ possibile modificare un grafico con il clic destro sul tracciato e scegliendo dati di origine (es. per cambiare colonna o allungarla)



tutti i files generati durante il calcolo risiedono o nella stessa cartella del file xls o nella direcotry temporanea di X-Camme, a seconda delle richieste del cliente

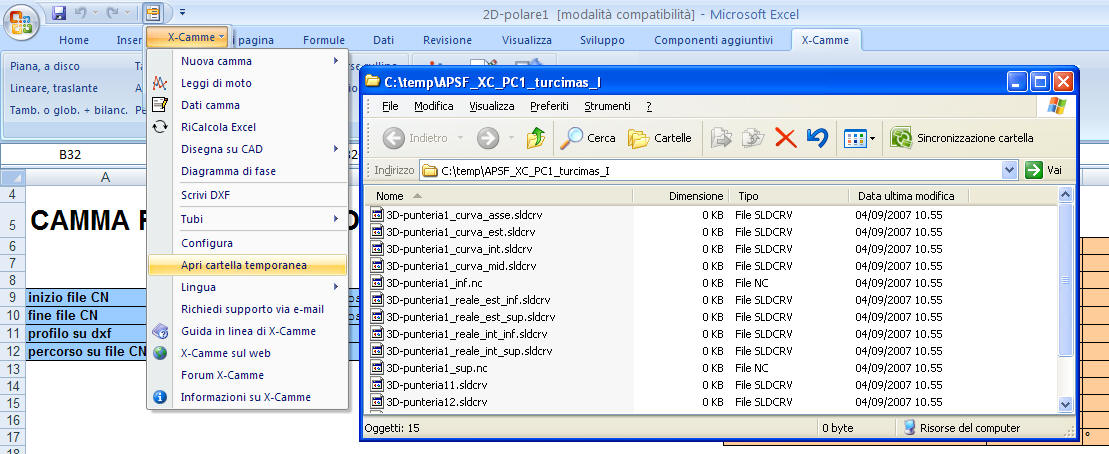

possono essere trovati facilmente col comando X-Camme | Apri cartella temporanea










Nel caso siano presenti più file di camme su excel,

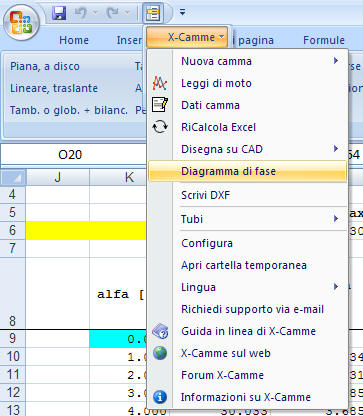

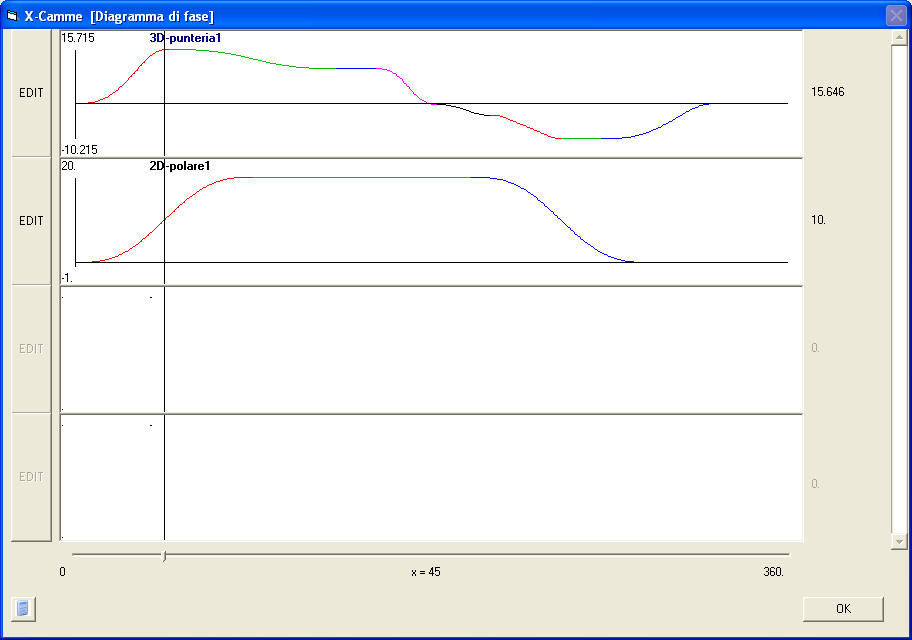

è possibile visualizzare il diagramma di fase complessivo











il tasto EDIT apre la maschera per modificare le leggi di moto












NOTA:

I grafici di velocità e accelerazione si riferiscono alla derivata dy/dx e dv/dx

Se in x ci sono in gradi e in y mm, allora la velocità sarà in [mm/°]

Si passa a [mm/s] solo sul foglio di excel, dopo aver imposto la velocità di rotazione
