Camme a tamburo su CoCreate SolidDesigner (OSD Modelling)





Per disegnare una camma cilindrica su SolidDesigner



• Attivare un piano di lavoro su SolidDsigner

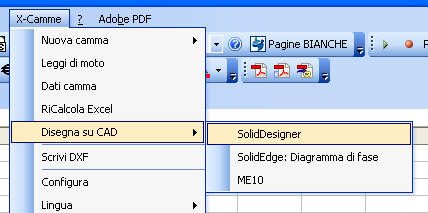

• Disegnare lo sviluppo della spline dal menu X-Camme | Disegna su CAD | Soliddesigner



          se possibile, lasciare più corta la sosta finale (es. terminare la camma a 350° anzichè 360°)









• Abilitare il modulo superfici


• Disegnare un cerchio di raggio pari al raggio medio della camma (quello su cui si è fatto il calcolo)
  ed estruderlo per ottenere il cilindro

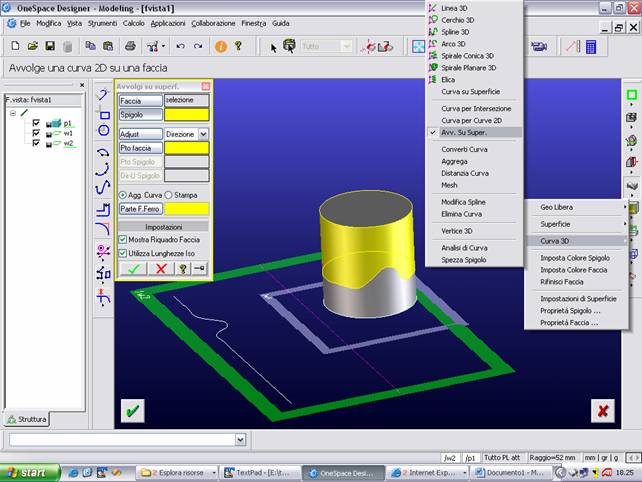

• Avvolgere la spine sul cilindro

Superficie | Curva3D | Avvolgi su superficie

Faccia è la superficie cilindrica

Spigolo è la spline (selezionarla con un rettangolo per prendere anche le 2 estremità. NB dev'essere attivo il pliano di lavoro su cui giace la spline)

P.to faccia è un pnt sul cilindro che corrisponderà al

P.to spigolo, cioè al punto selezionato sulla curva, che può essere un estremo



[x] Stampa  per disegnare la curva senza stare a creare un’altra parte wireframe

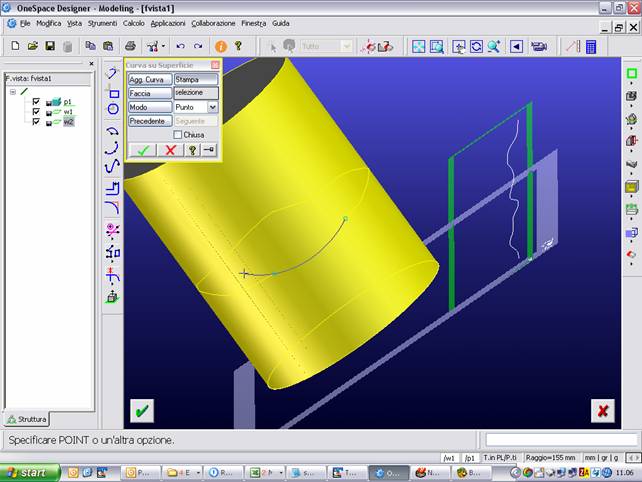

• Poiché la curva è troppo corta, chiuderla con curva su superficie,

  così il cilindro si troverà già virtualmente diviso

  attivare l'opzione [x] Stampa

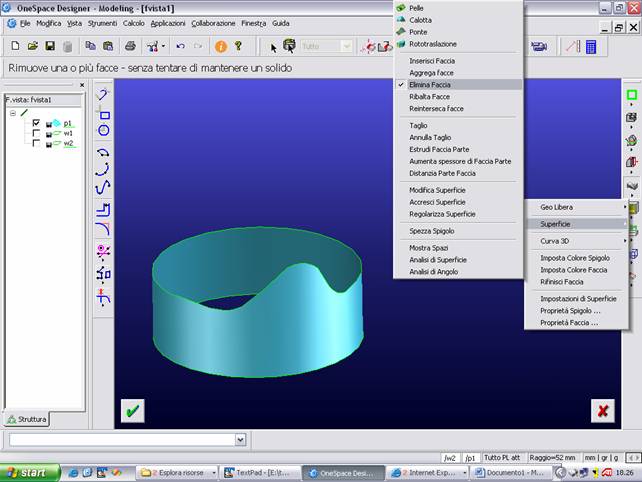

• Eliminare le facce di troppo


            Superficie | Elimina faccia (soliddesigner v.12)



            Superficie | Modifica | Elimina  (soliddesigner v. > 13)

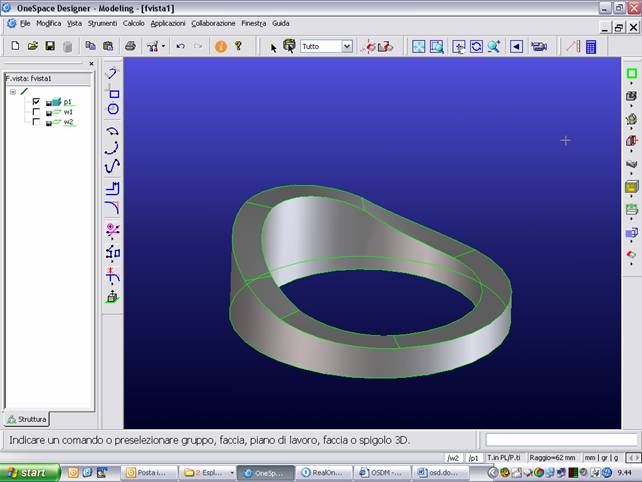

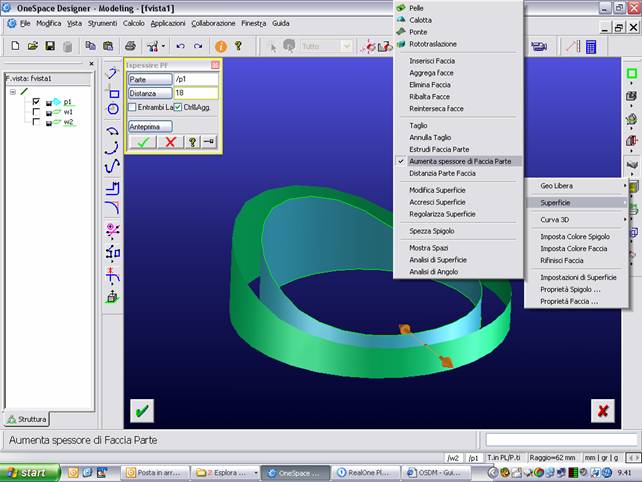

• Ispessire la superficie rimasta

Superficie | Aumenta spessore di faccia parte (soliddesigner v.12)



Superficie | Crea Solido | Inspessimento (soliddesigner v. > 13)



Se non funziona, provare con l’opzione Ctrl&Agg disabilitata

Se non funziona, provare prima a fare l’offset della superficie e poi ad annullare (Distanza parte faccia)



Inspessire in entrambe le direzioni

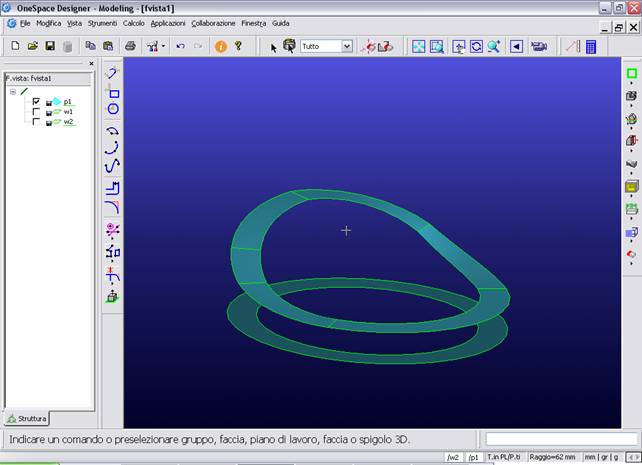

• Si è così ottenuta la superficie primitiva

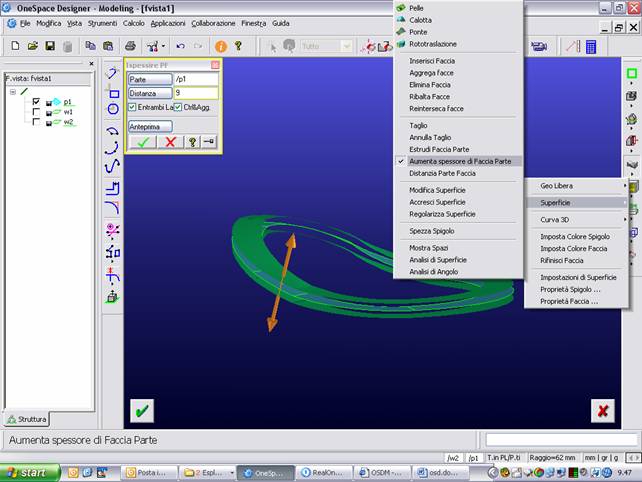

  Da questa vanno generate quelle reali con un nuovo ispessimento

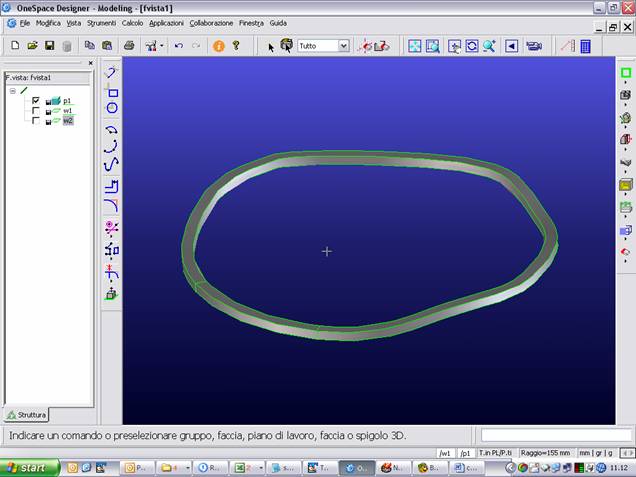

• Si ottiene un “anello” pieno da sottrarre al cilindro













• Estrudere nuovamente il cilindro in una parte nuova

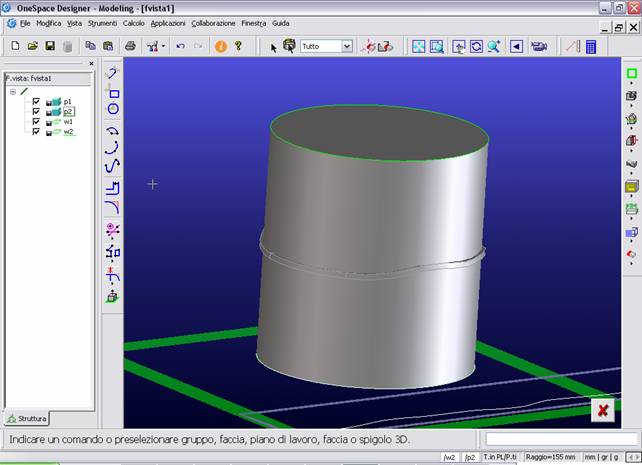

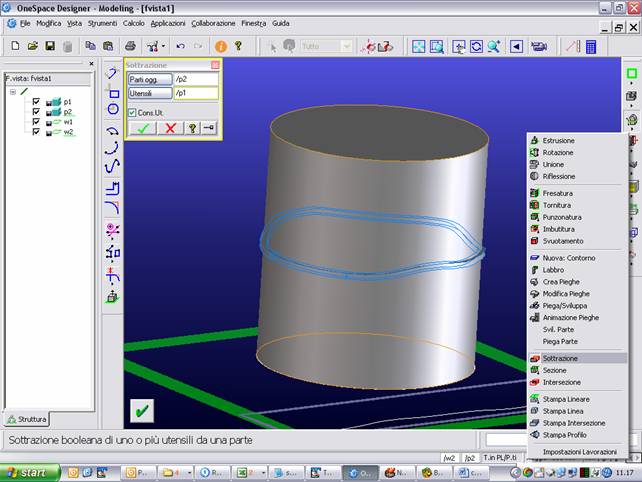

• Per ottenere il canale

sottrarre l’anello al cilindro

lavorazioni | sottrazione

parti ogg: il cilindro

utensile: l'anello

[x] conserva utensile



nascondere l’anello

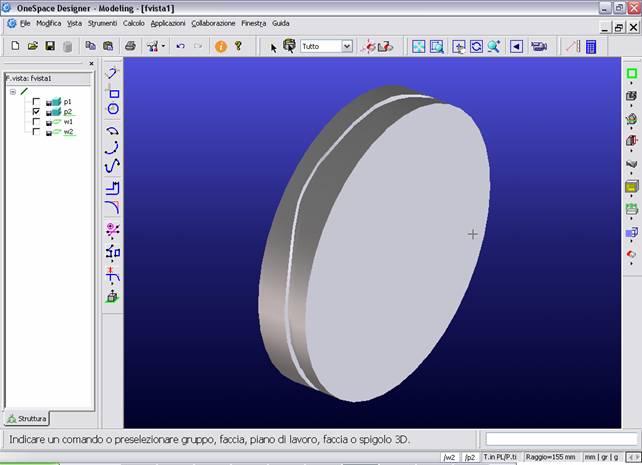

(nella figura finale è stato usato il comando Sposta3D per abbassare un po’ il cilindro)
