Camme piane su MSC Working Model 2D

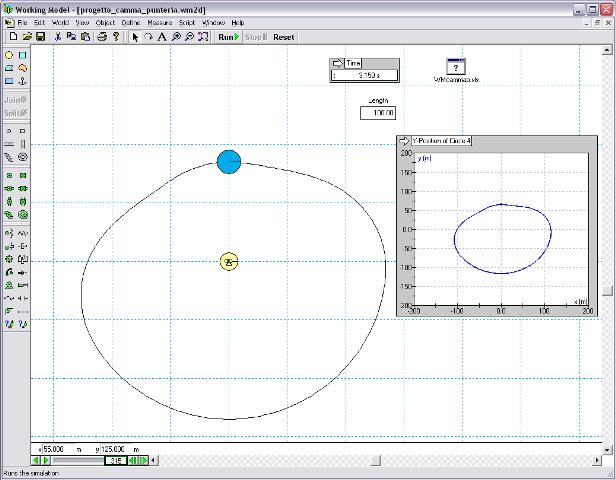

verifica: per simulare il moto della camma calcolata con x-camme è sufficiente caricare il dxf della camma su working model e applicarvi un motore (puo' essere utile inserire manualmente il punto 0,0 nel centro della camma per caricarla meglio su working model e salvarla in formato dxf di autocad 14)





per progettare invece una camma, imponendo il moto dell'ultimo membro della catena cinematica (problema di cinematica inversa), occorre collegare via DDE il foglio di excel con la legge di moto (alzata in funzione del tempo) nel file di working model
